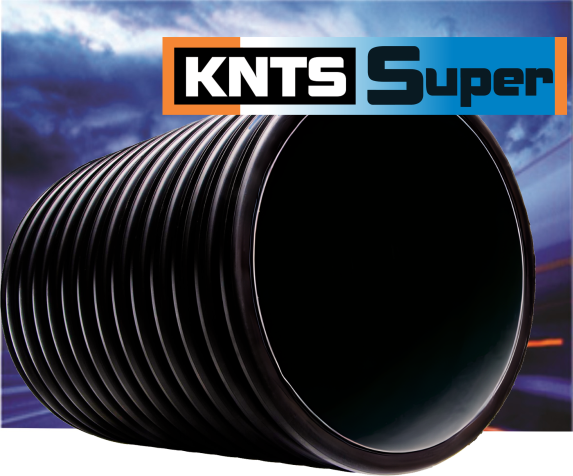

Tubo PEAD corrugado com paredes estruturadas para drenagem ou esgoto

O KNTS Super é um tubo PEAD corrugado com parede estruturada, dupla-parede sendo a parede interna lisa e a externa corrugada, fabricado em PEAD (polietileno de alta densidade) por processo de extrusão. Fornecido em barras de 6 metros, com bolsa integrada e anel de vedação.

Aplicado para condução de grande volume de água ou esgoto. Se solicitado, pode ser fornecido perfurado para aplicação na drenagem subterrânea como tubo dreno. Desenvolvido para resistir aos esforços mecânicos e ao ataque dos agentes químicos encontrados nos líquidos captados ou do entorno (subsolo).

Primeiro tubo PEAD corrugado a ser qualificado no programa de qualidade da ABPE GQ01 atendendo na íntegra a ABNT NBR ISO 21138.
Tubo ensaiado e aprovado pelo laboratório norte americano TRI conforme norma ISO21138.

Série DN/DI. Diâmetro Nominal corresponde ao Diâmetro Interno.
Coeficiente de Manning igual à 0,010.
Com classe de rigidez SN4 ou SN8, está disponível na cor preta (parede externa) e azul ou ocre (parede interna).

  Atende as normas:

  º     ABNT NBR ISO 21138-1: Sistemas de tubulações plásticas para drenagem e esgoto subterrâneos não pressurizados — Sistemas de tubos com paredes estruturadas de policloreto de vinila não plastificado (PVC-U), polipropileno (PP) e polietileno (PE) - Parte 1: Especificação de materiais e critérios de desempenho para tubos, conexões e sistemas;

  º     ABNT NBR ISO 21138-3: Sistemas de tubulações plásticas para drenagem e esgoto subterrâneos não pressurizados — Sistemas de tubos com paredes estruturadas de policloreto de vinila não plastificado (PVC-U), polipropileno (PP) e polietileno (PE) - Parte 3: Tubos e conexões com a superfície externa não lisa, Tipo B;

  º     DNIT 094/2014-EM: Tubos de poliéster reforçado com fibra de vidro (PRFV) e poliolefínicos (PE e PP) para drenagem em rodovia –  Especificação de material.

        SÉRIE
DN/DI
(mm)

DIÂMETRO
EXTERNO
(mm)

CLASSE DE
RIGIDEZ SN
(kN/m²)

 ESPESSURA DA
PAREDE INTERNA
(mm)

FORNECIMENTO
BARRA
(m)
250 296,0 4 ou 8 1,5  6
300 371,0 4 ou 8  1,7 6
400 465,0 4 ou 8  2,3 6
500 586,0 4 ou 8  3,0 6
600 704,0 4 ou 8 3,5 6
800 903,0 4 4,5 6
1.000 1.141,0 4 5,0 6
1.200 1.387,0 4 5,0 6




*Disponível nos diâmetros nominais externos de 110 e 160 mm como linha Kanasan.


Generalidades:

A performance de instalação é excelente, pois o produto alia leveza, resistência e grande facilidade de assentamento na vala. Com alto desempenho na condução dos fluidos, resolve problemas nos grandes centros urbanos, e obras com dificuldades de desemboque.

Aplicações:
Redes de Esgoto, drenagem pluvial, drenagem subterrânea, aeroportos, aterros, barragens e diques, campos e pistas esportivas, valas de absorção, pátios e estacionamentos, obras de contenção, parques, rodovias, ferrovias e subsolos.


Vantagens:

Em relação ao Tubo de Concreto Armado:

º Maior leveza;
º Fornecido em barra de 6 metros, diminuindo a necessidade de emendas;
º Maior resistência ao impacto, reduzindo perdas por quebras;
º Menor custo de instalação;
º 100% estanque;
º Resistência química;
º Menor suscetibilidade à abrasão (Coeficiente de Manning = 0,010);
º Alta eficiência hidráulica;
º Segurança e ergonomia na instalação.


Em relação ao Tubo Corrugado Concorrente:

º Maior classe de rigidez (SN4 ou SN 8 kPa ou kN/m²);
º Maior robustez e maior flexibilidade;
º Método de emenda não necessita de reforço ou fita adicional;
º Mesma resistência à compressão em todo o comprimento da barra, inclusive na junção;
º Se houver perda de bolsa ou ponta, não há desperdício de tubo, basta adquirir acessório Bolsa/Bolsa;
º A ponta do KNTS Super permanece no mesmo dimensional, não diminuindo o diâmetro externo da corrugação. A diminuição da altura da   corrugação do tubo concorrente, devido procedimento para acomodação da bolsa, torna o tubo mais frágil nesse ponto;
º O anel de vedação do KNTS Super é injetado, sem emendas;
º O investimento em novos maquinários de origem alemã e italiana torna a linha de tubos corrugados de grande diâmetro KNTS Super o que há de mais moderno em tecnologia mundial para este segmento.

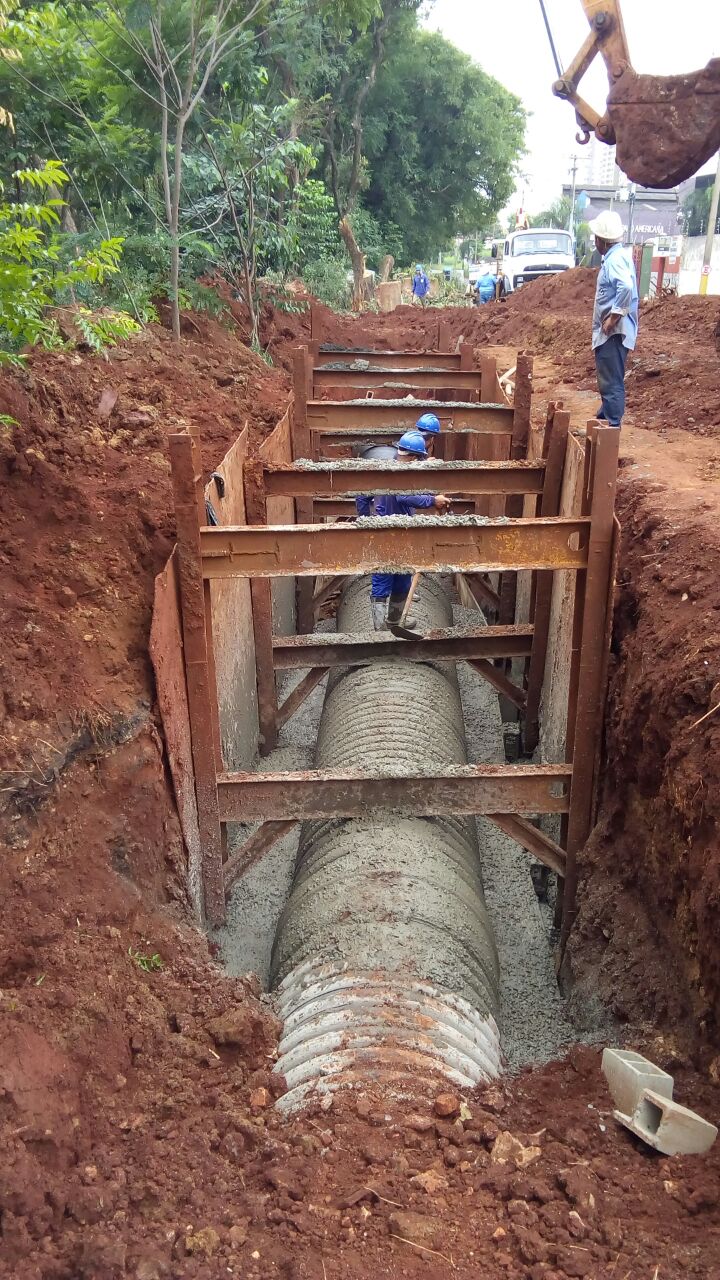

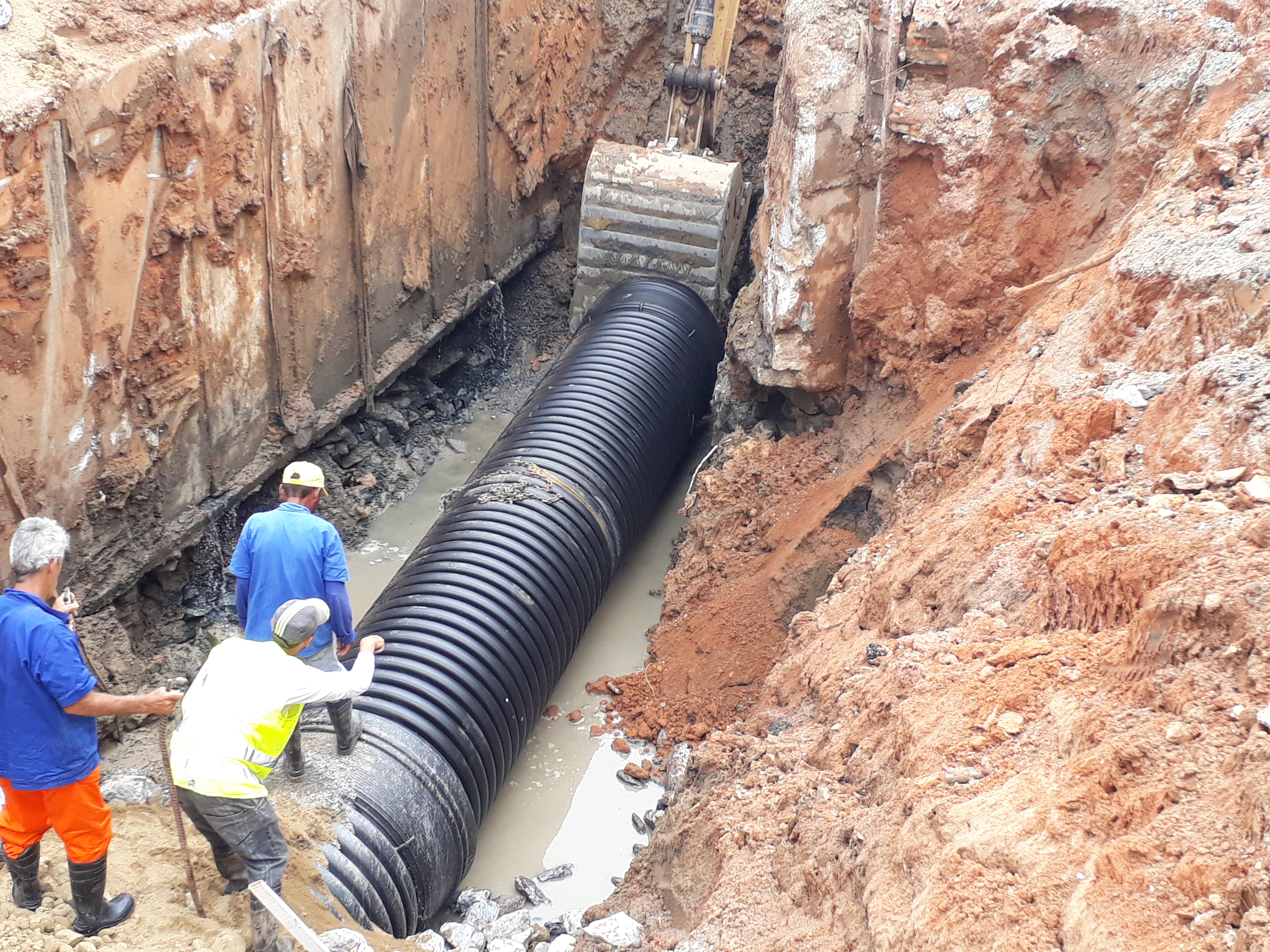

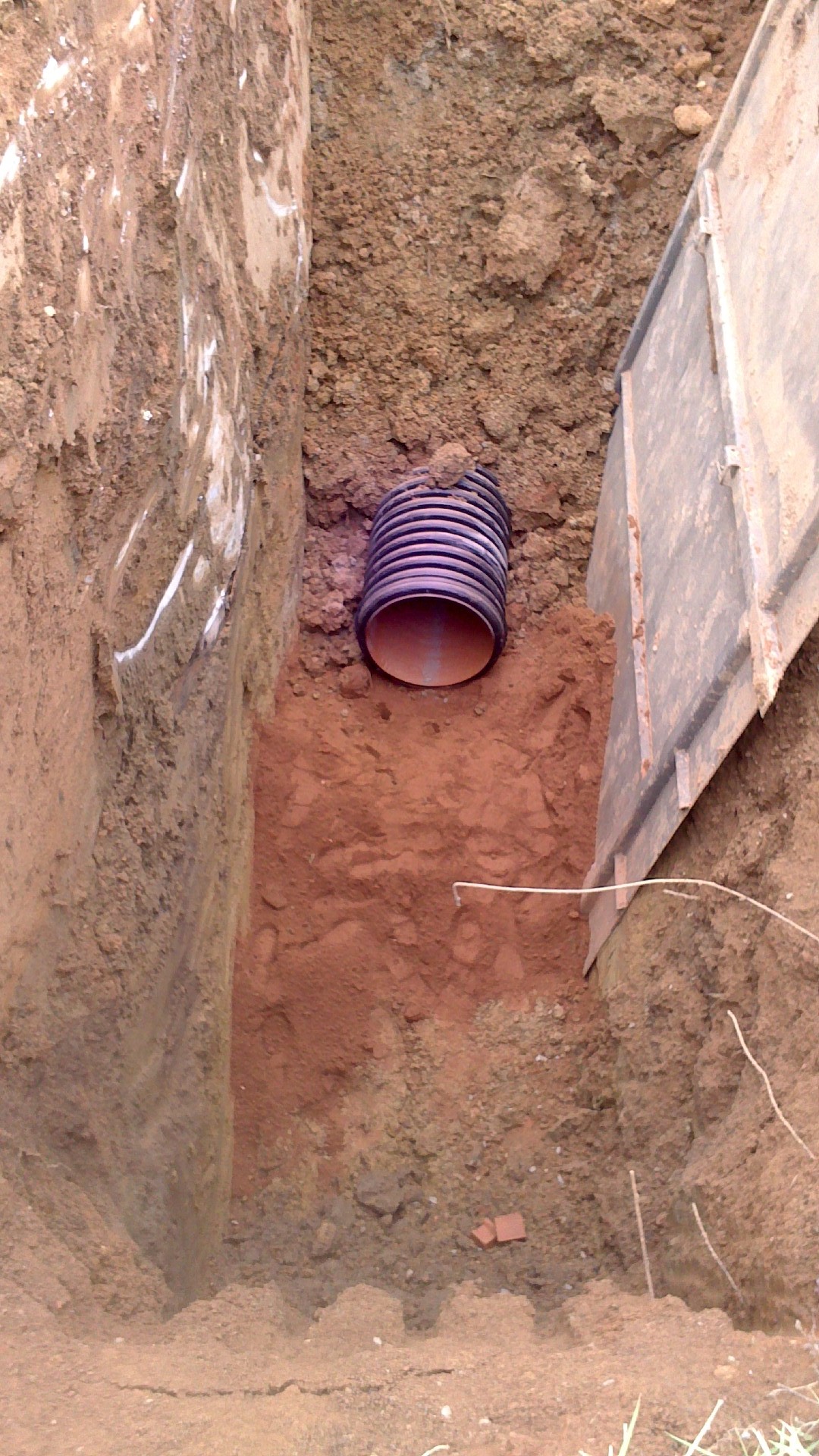

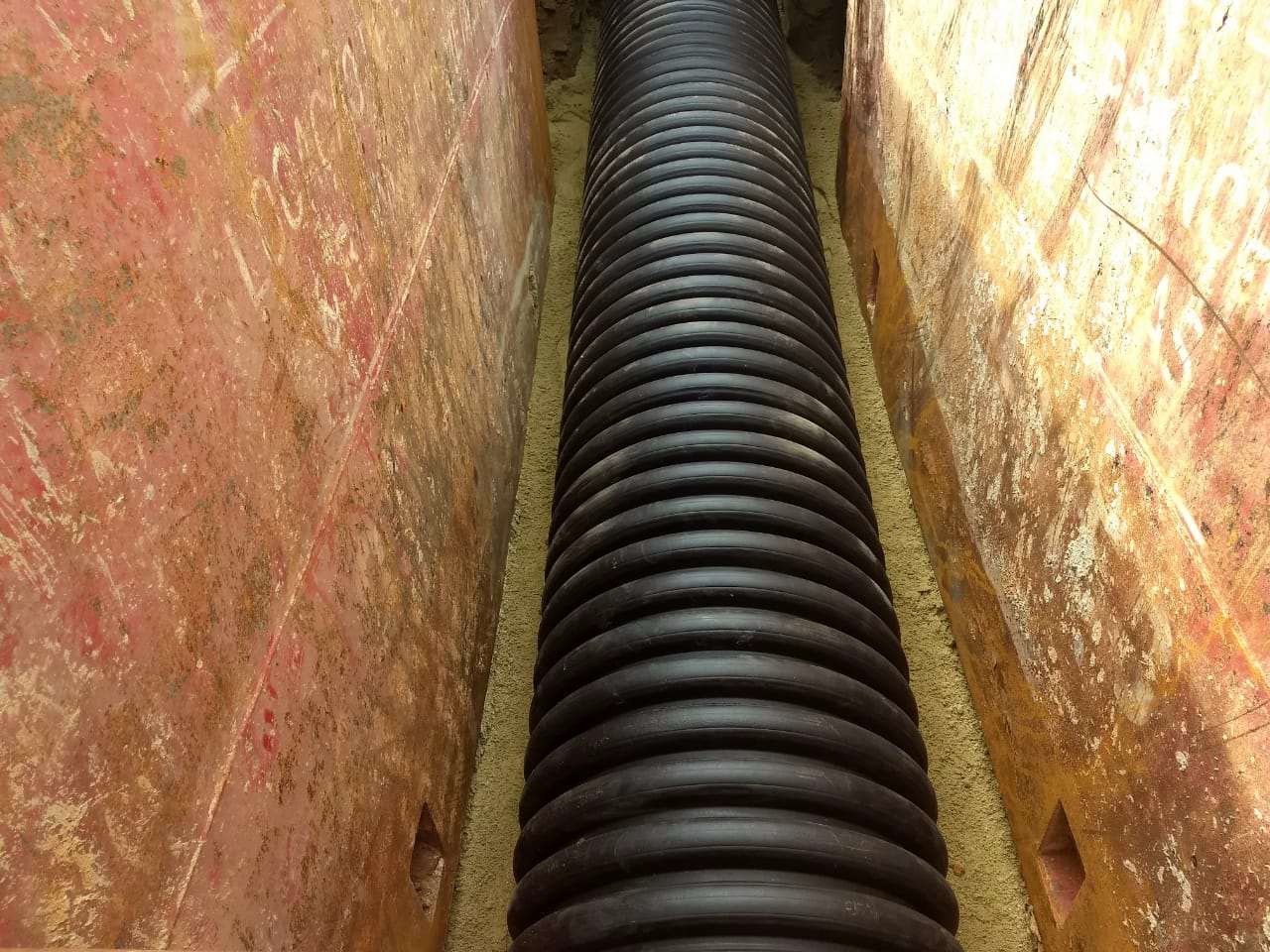

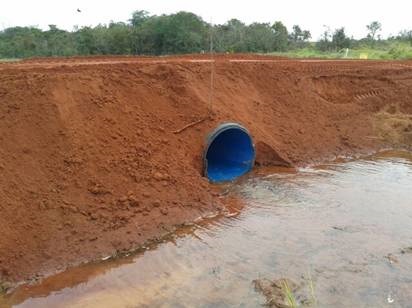

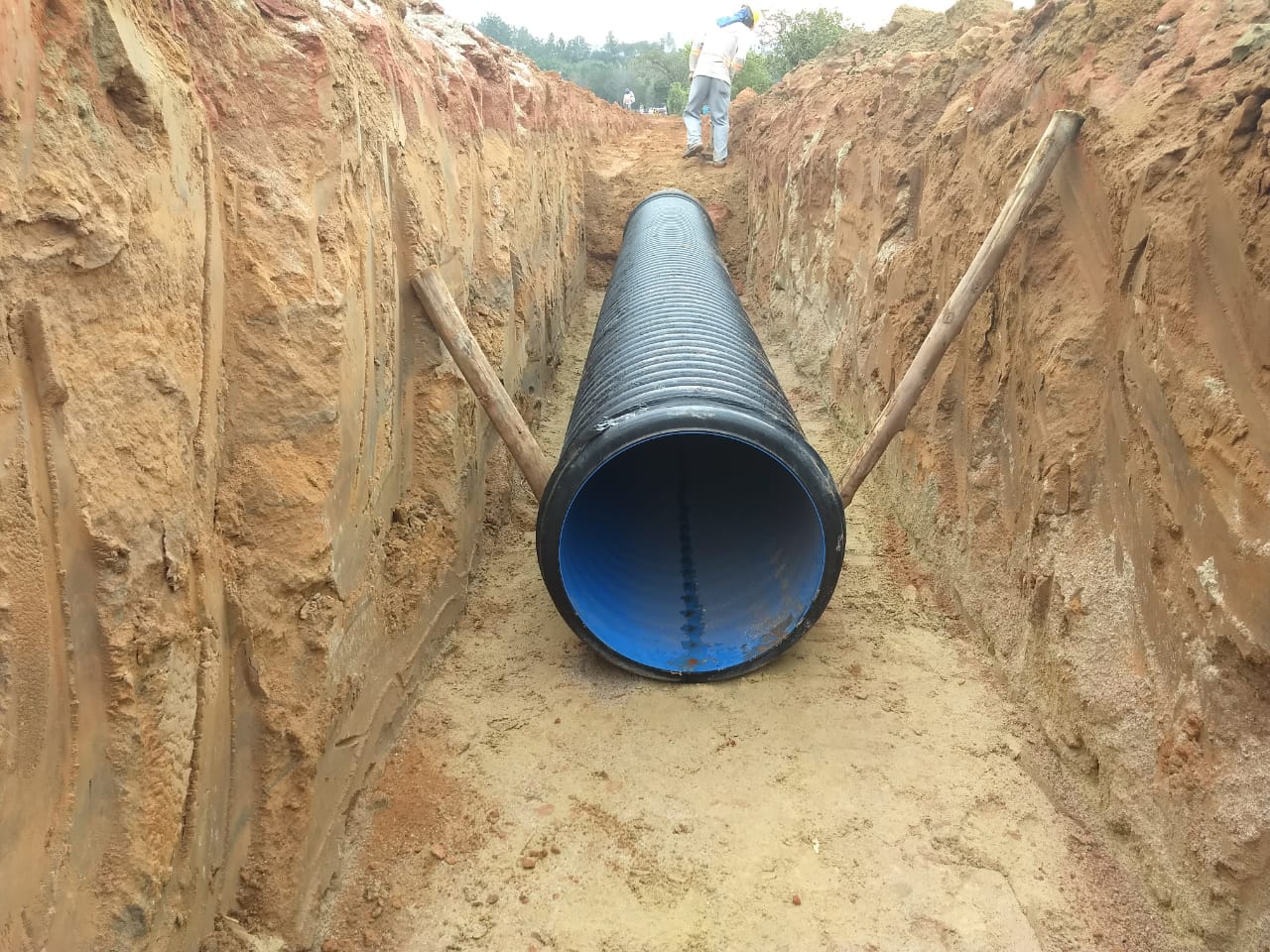

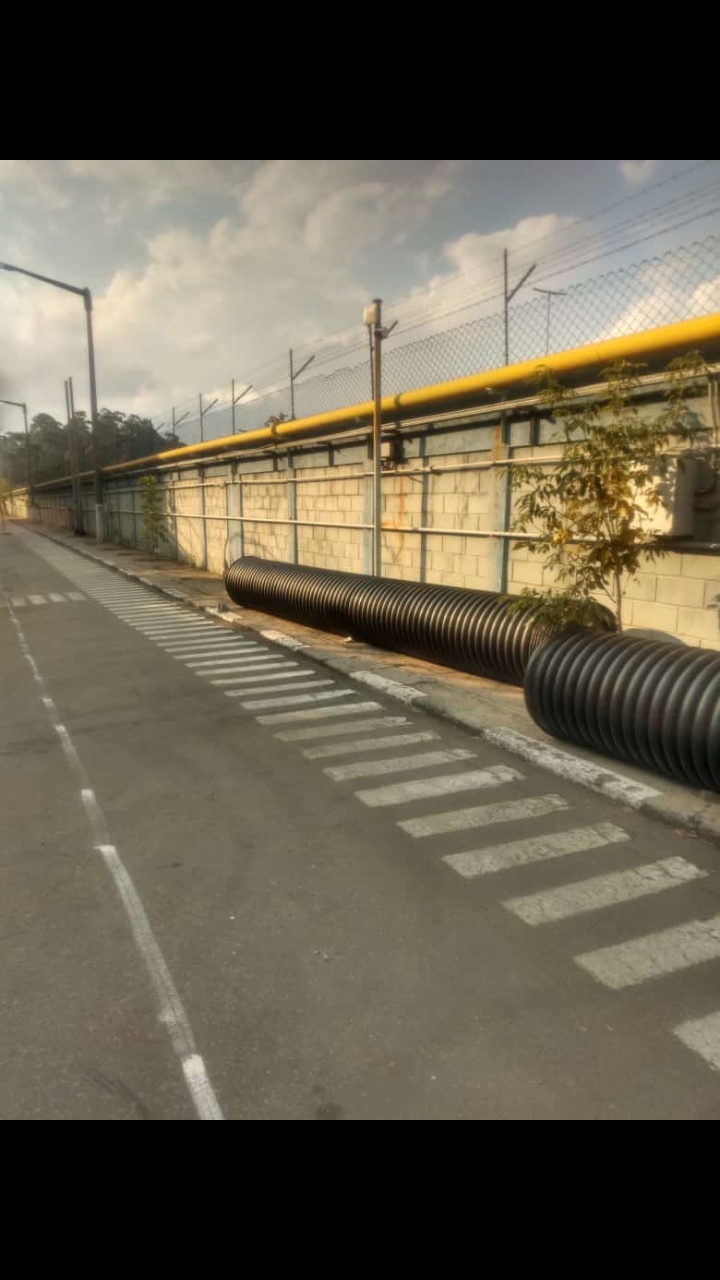

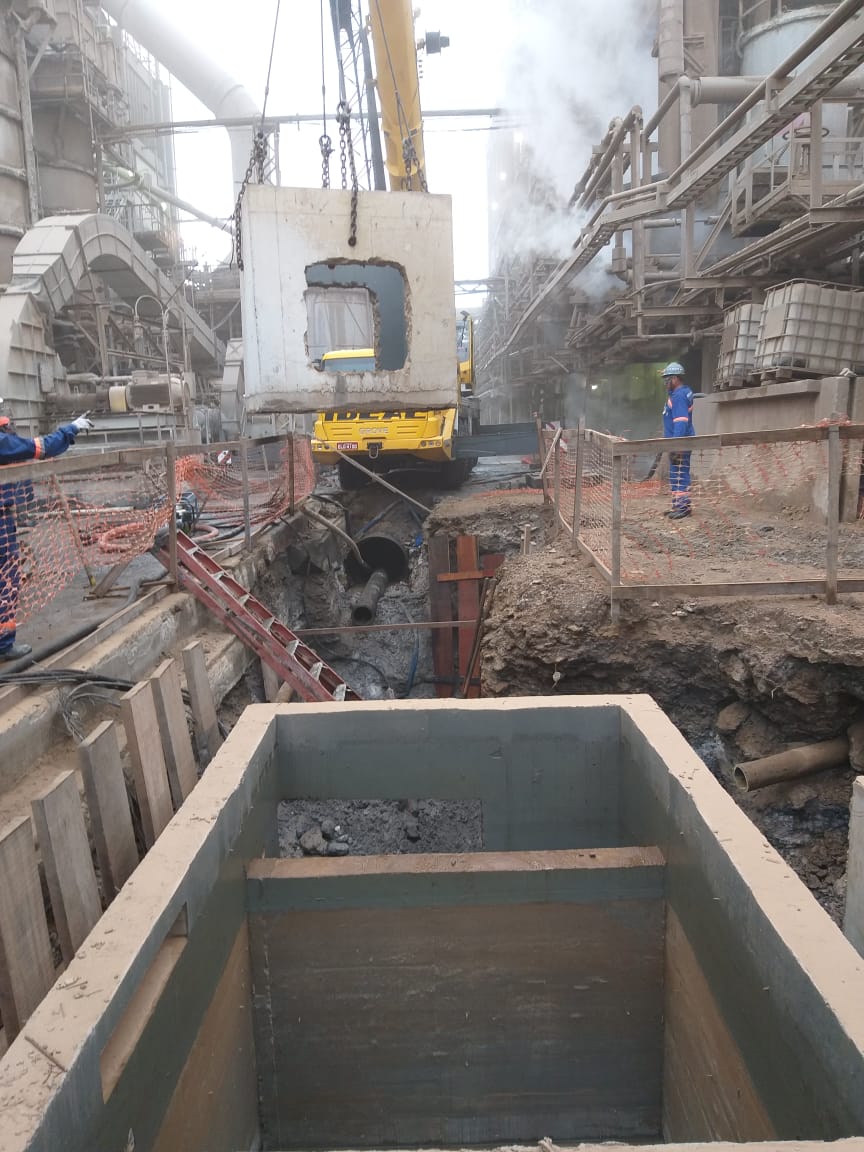

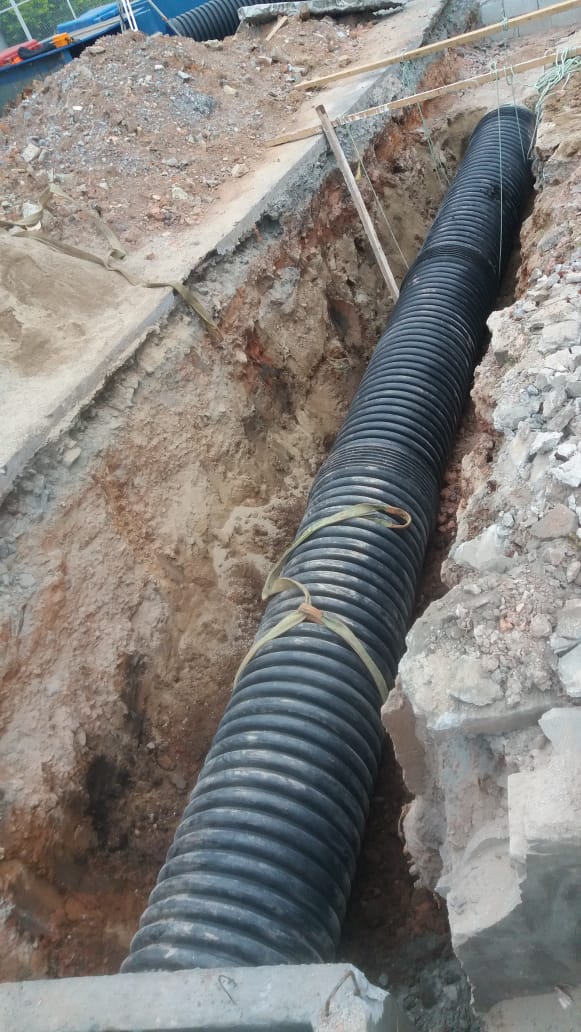

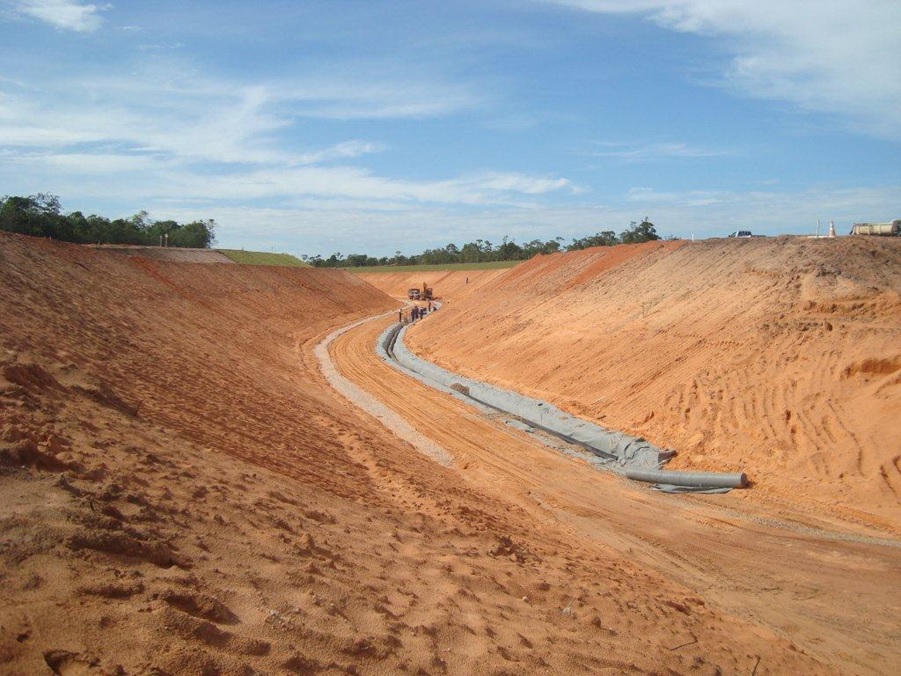

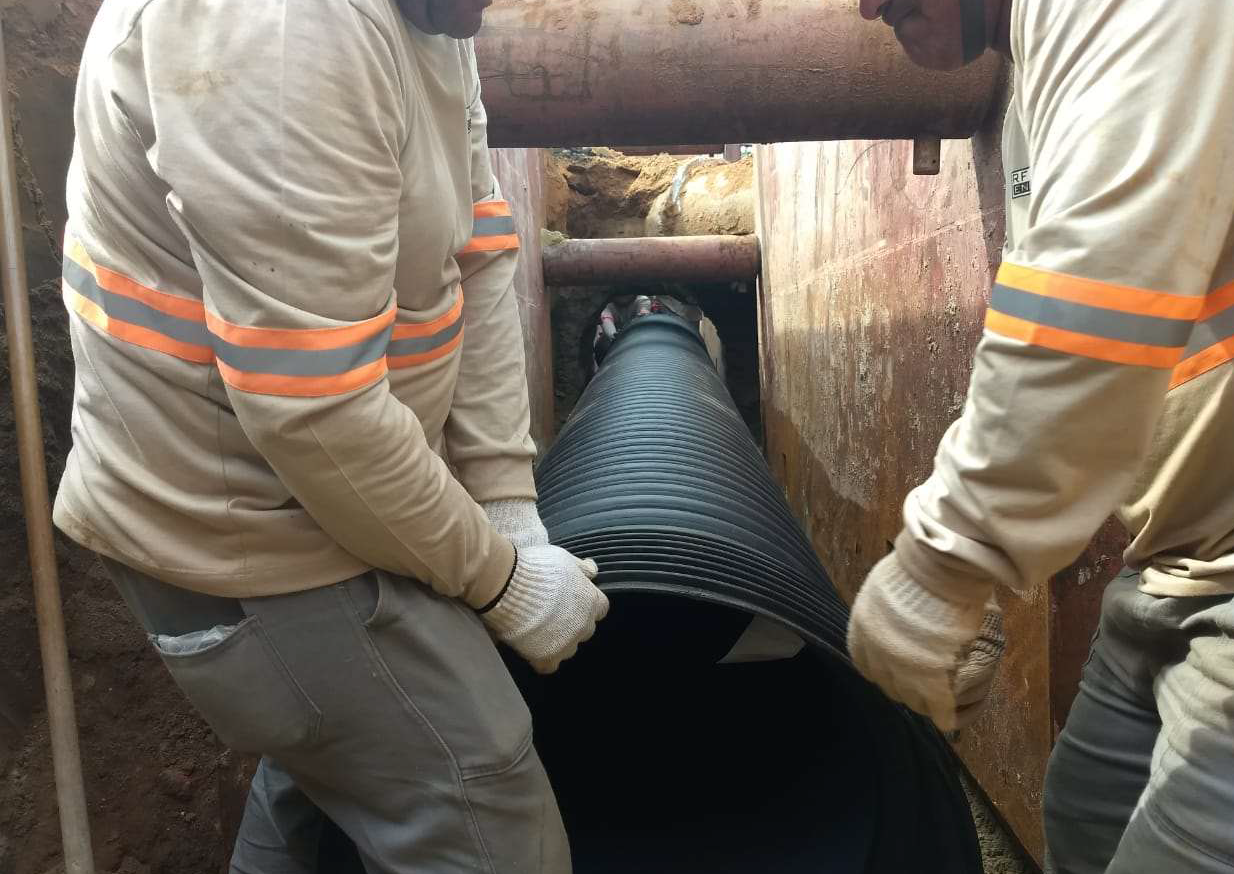

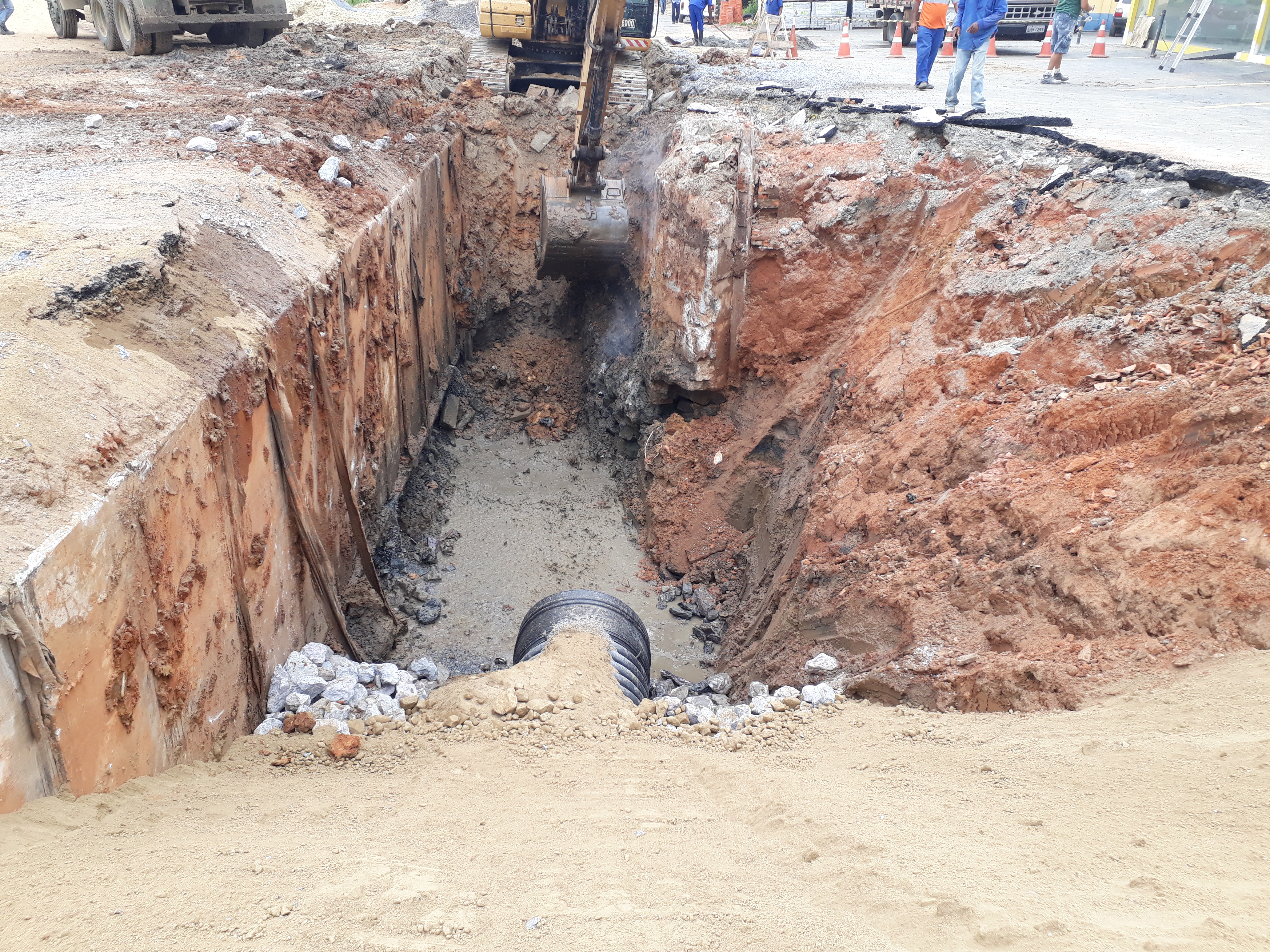

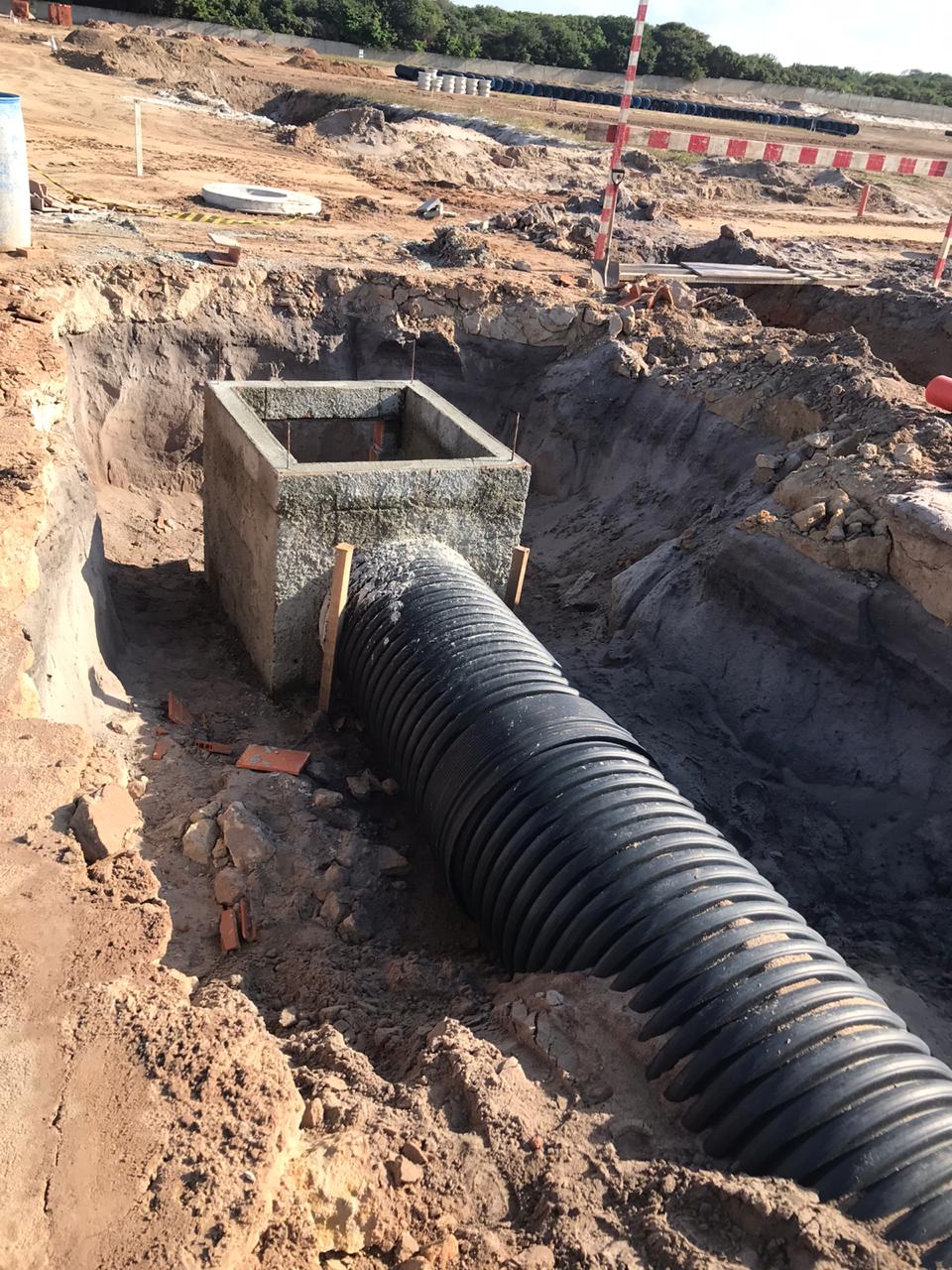

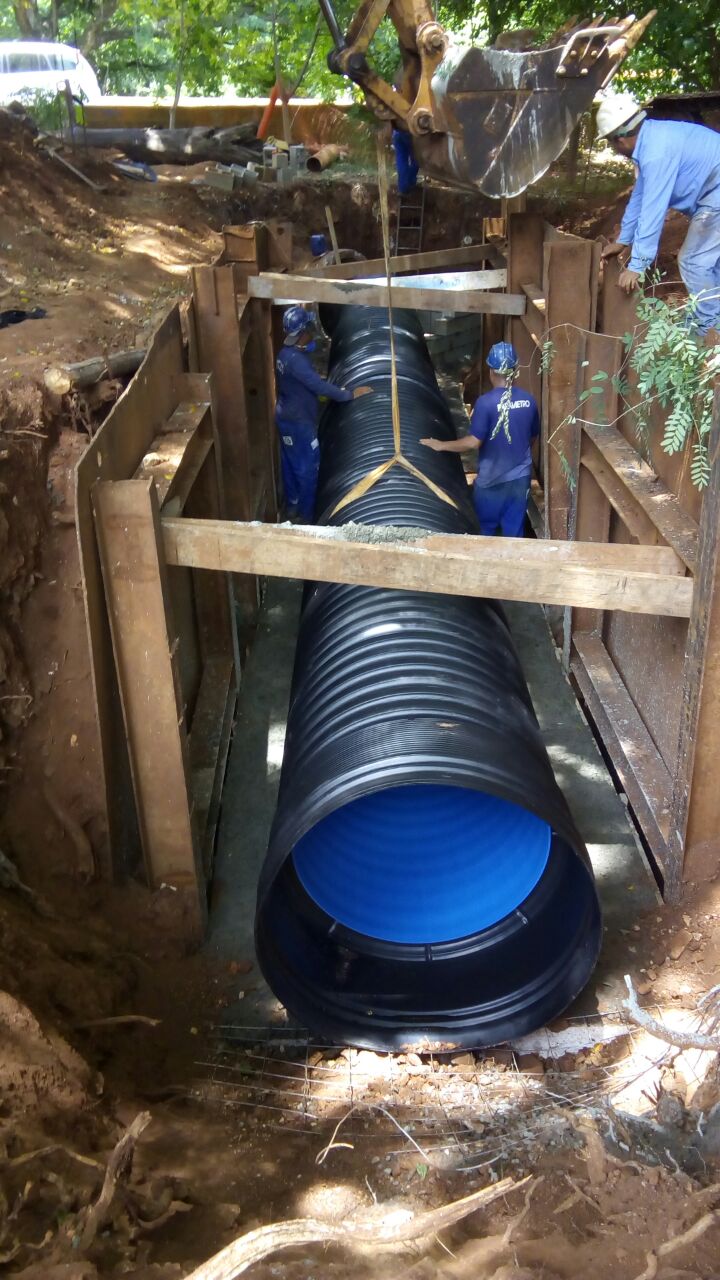

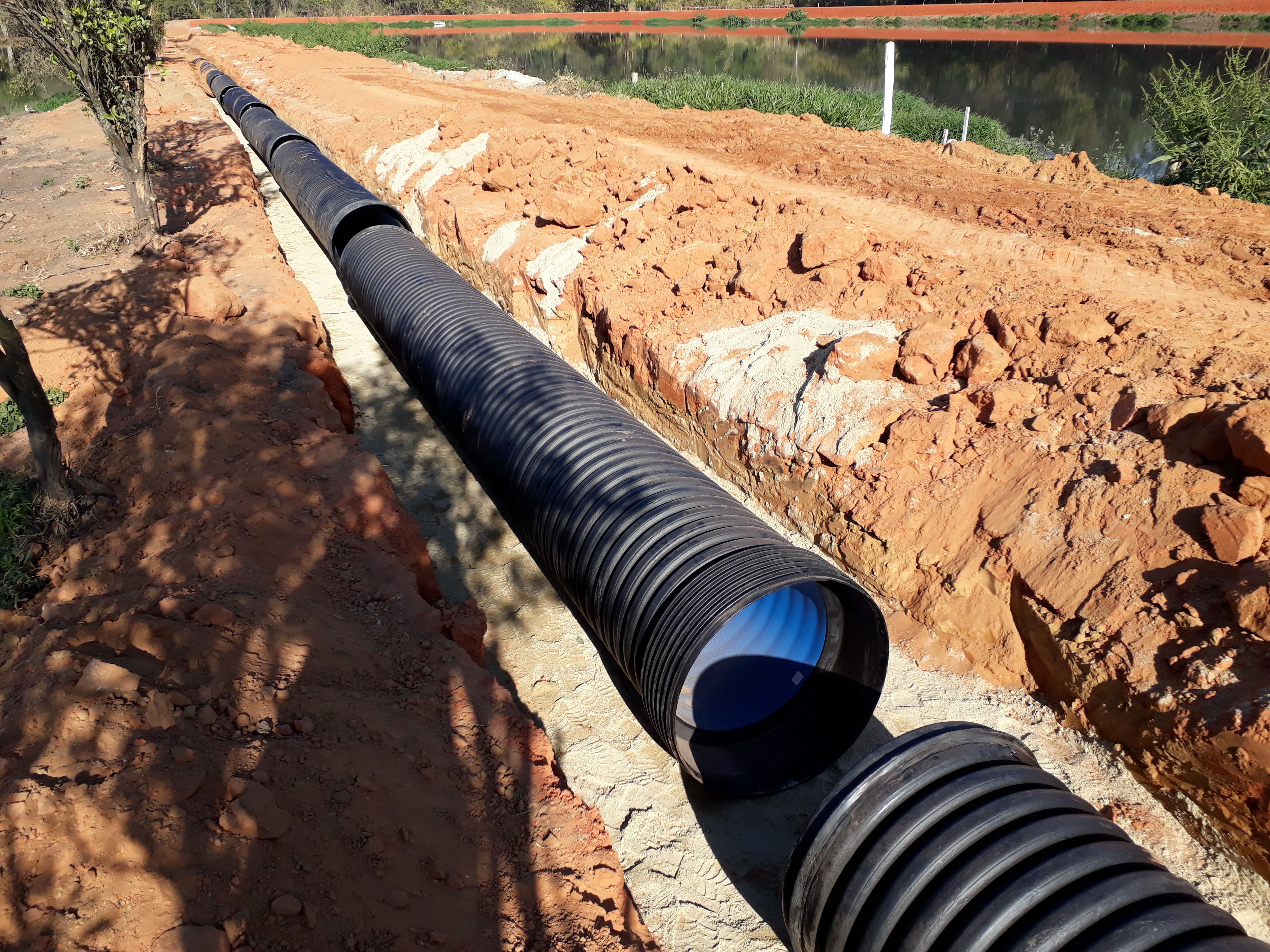

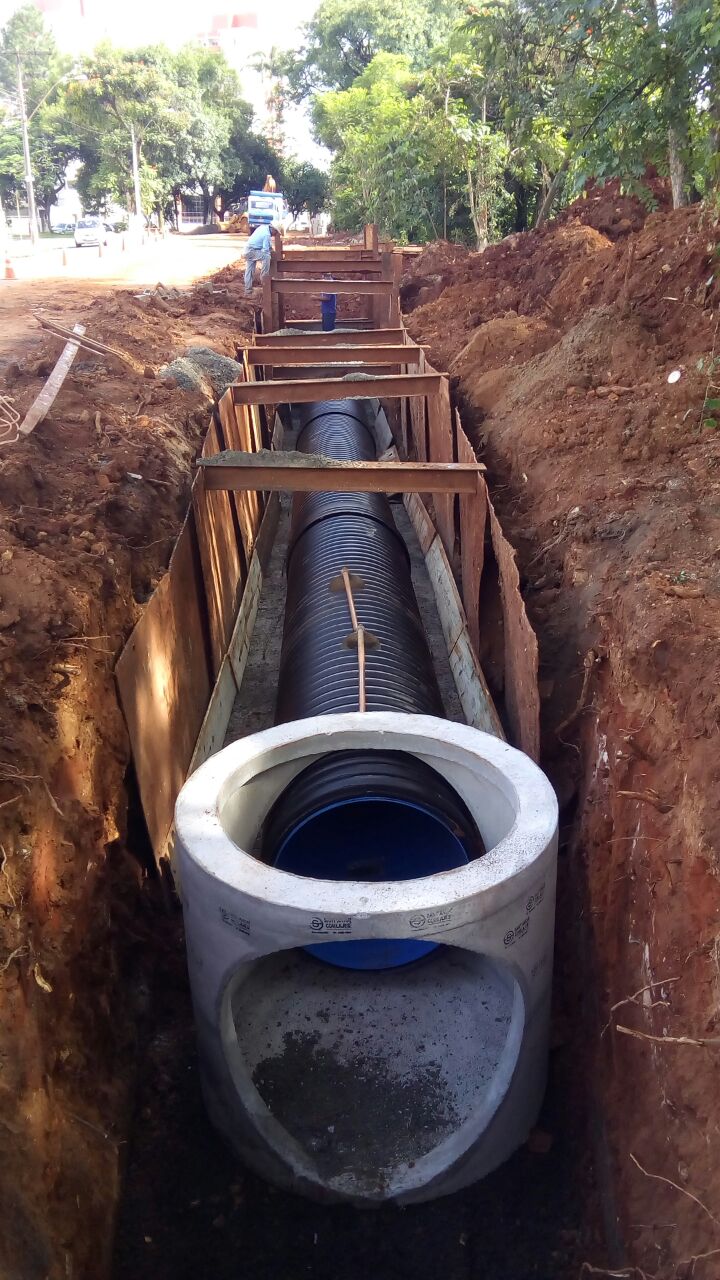

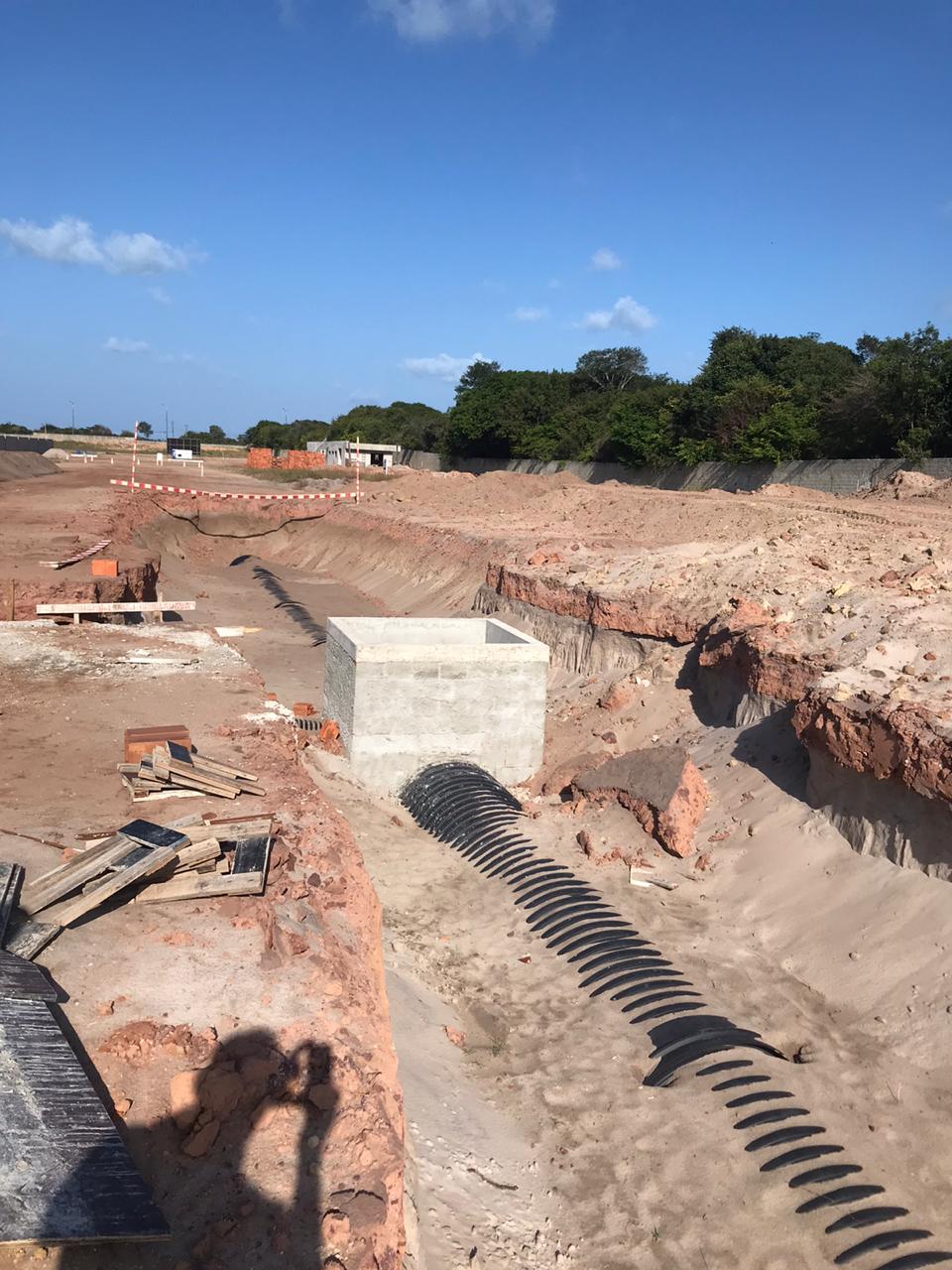

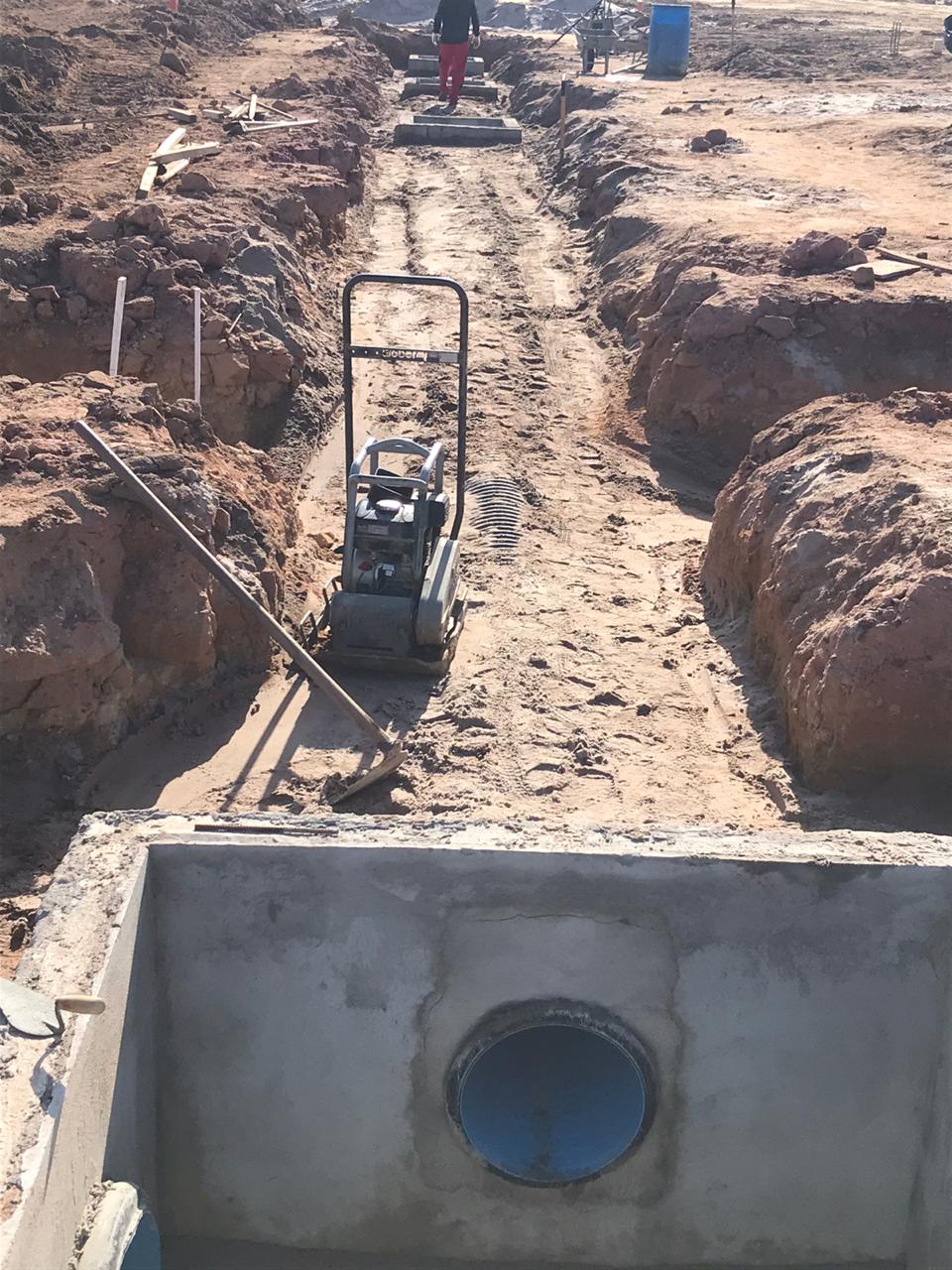

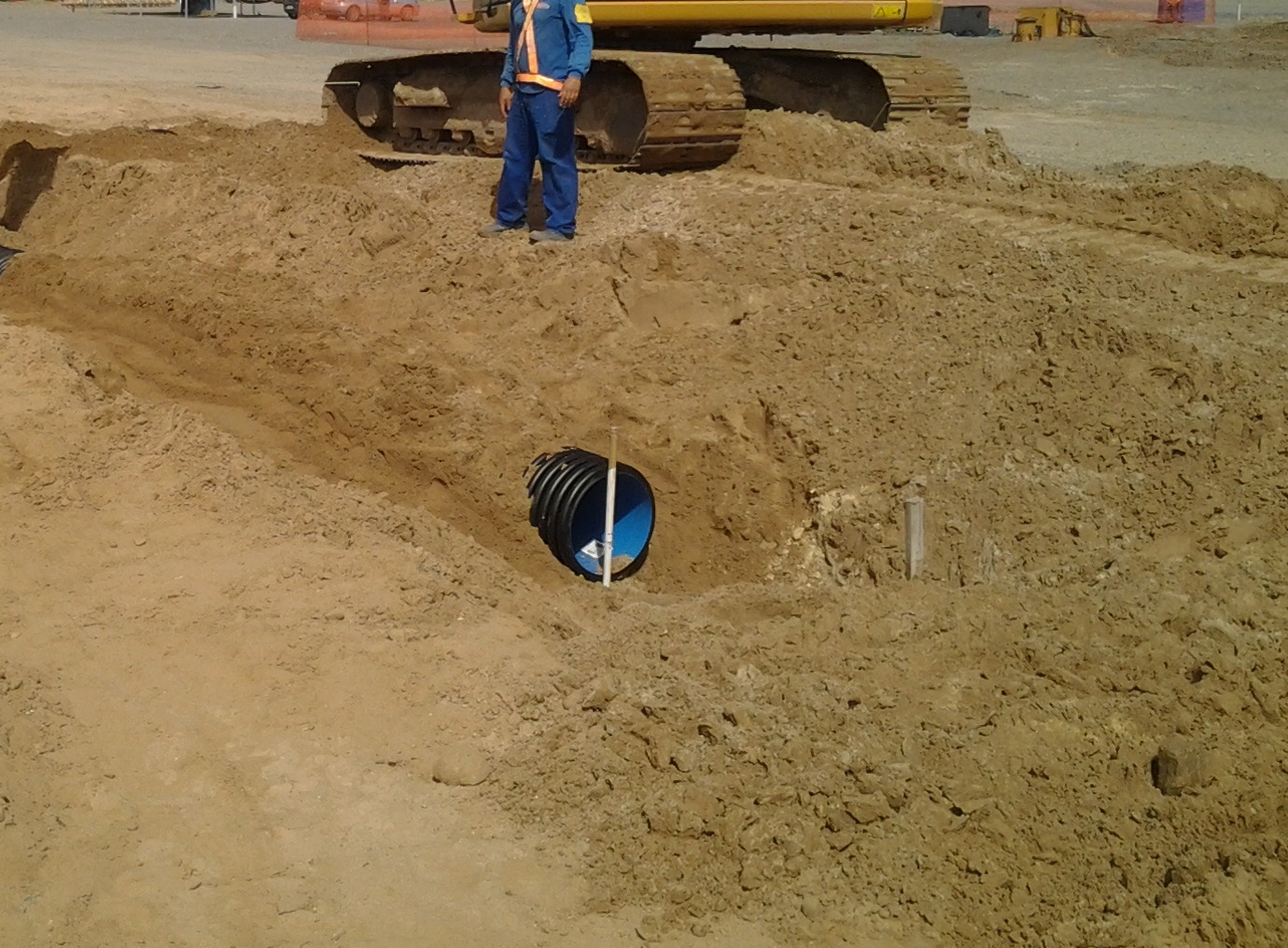

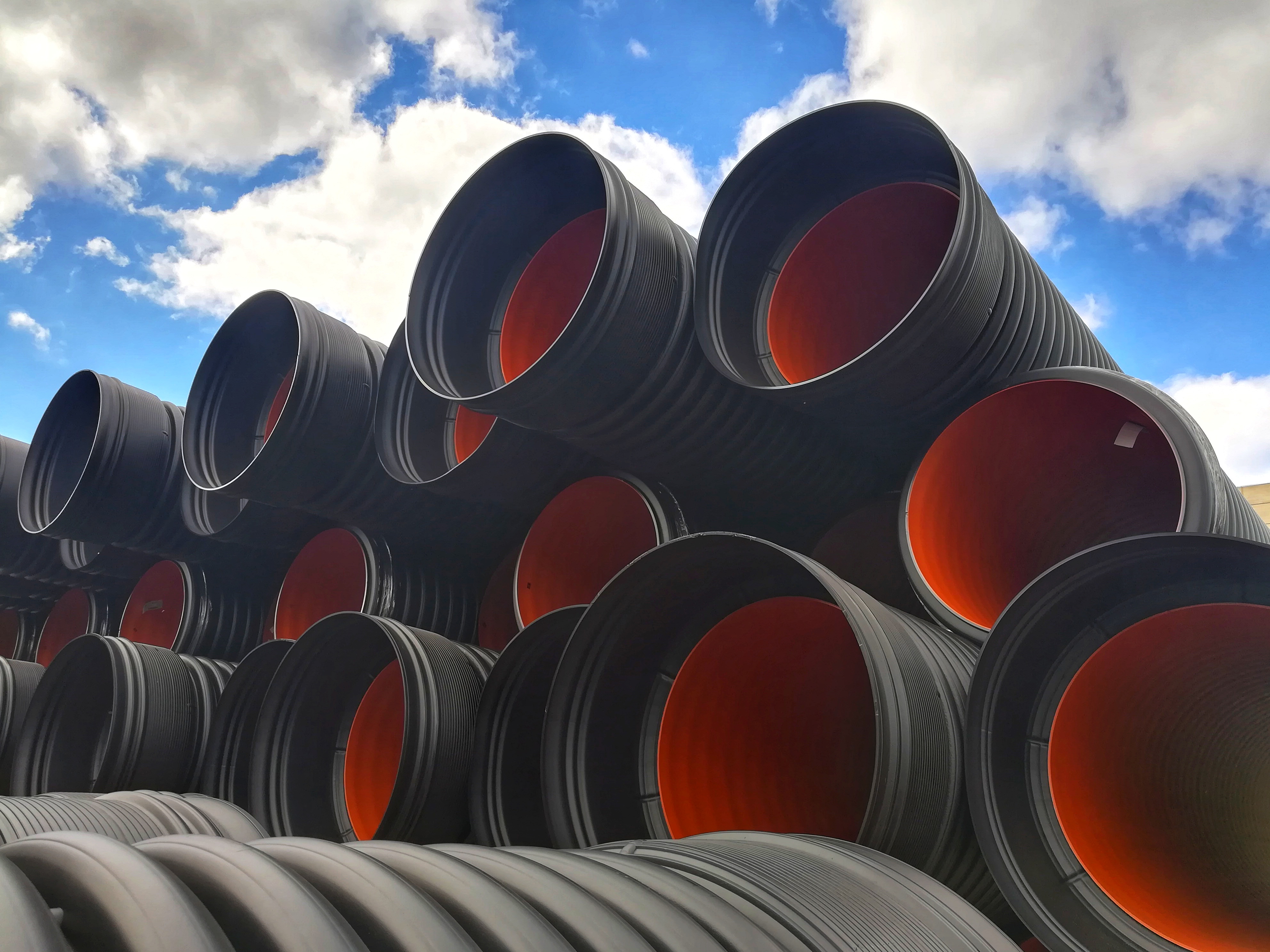

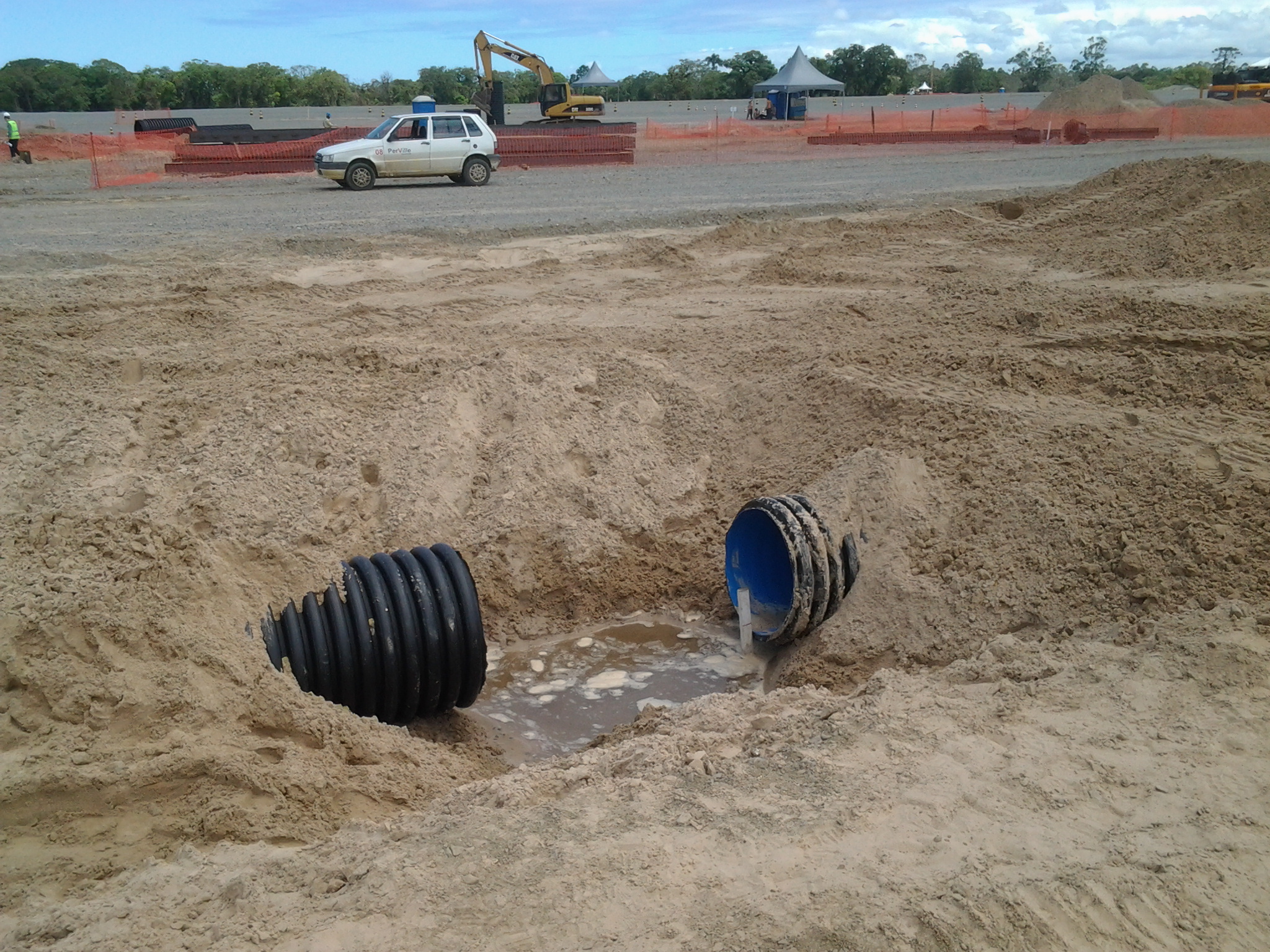

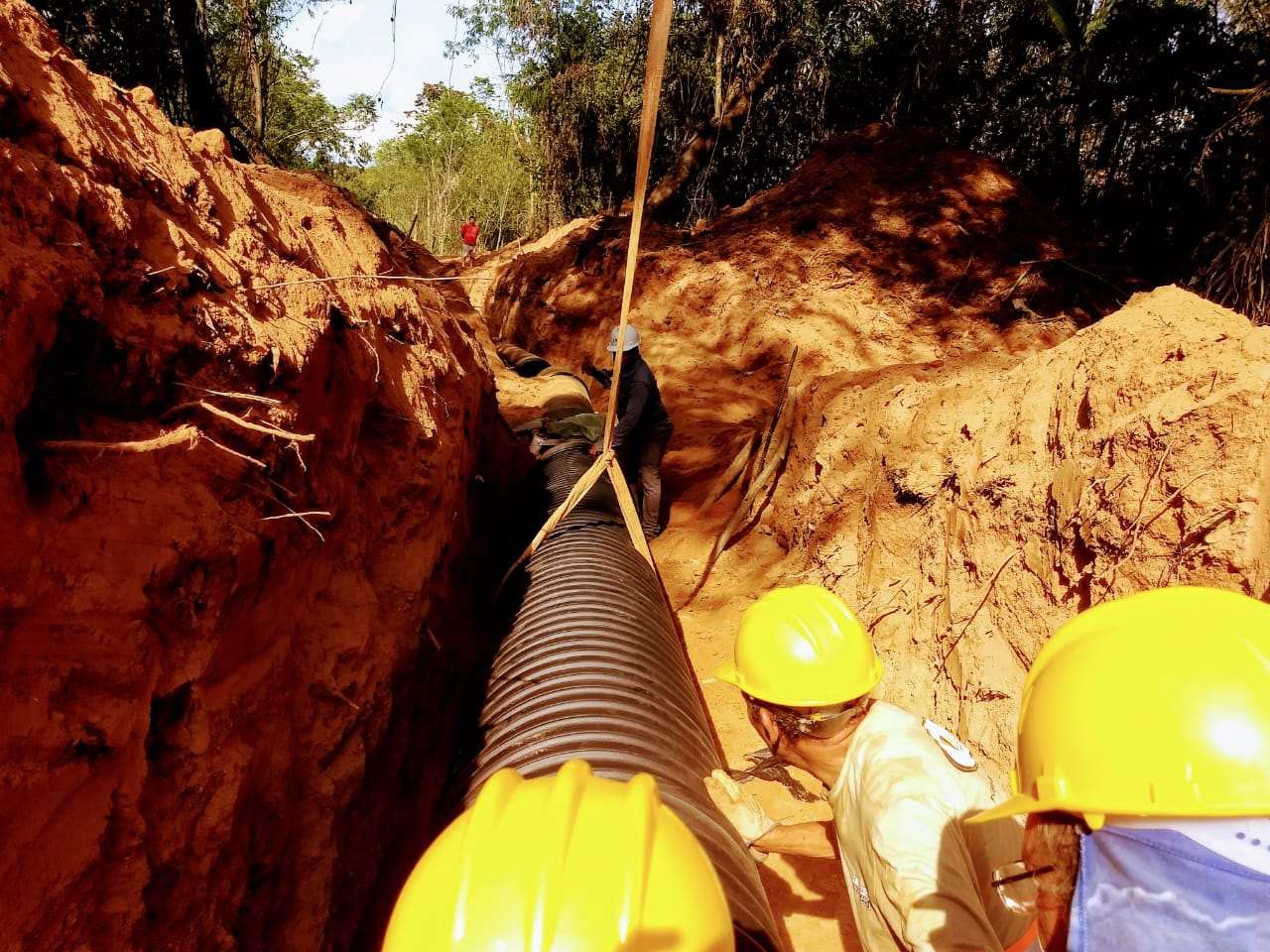

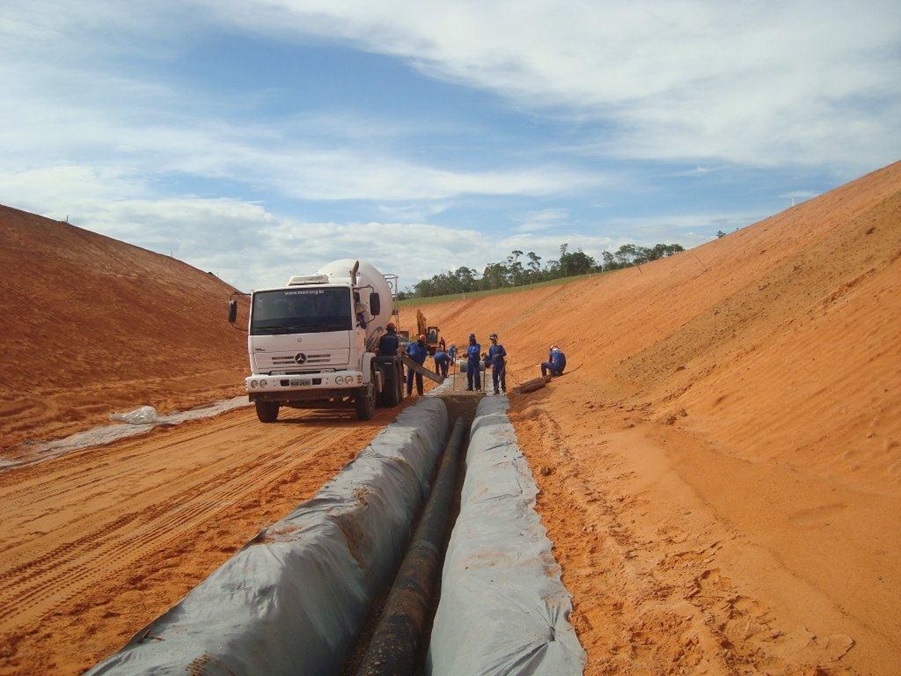

Imagens:
